※写真の品名シールはイメージです。

POINT

  • 短納期で設置が可能!
  • 優れたコストパフォーマンス!
  • 設置場所を選ばない現地組み立て式!

検査グローブ用ホール付きパネル

  • ■検査用グローブ(天然ゴム製)
  • ■小窓(ガラス製)
    ※窓は開閉しません。
  • ■検査ボード(PVC製)

ホール部分はリング枠をベースにフタ、挿入カバーも取り付け可能です。

※未使用時にご利用いただけるフタも付属しております。

サイズ一例

有効開口寸法

幅835.5mm×高さ1,781mm

有効室内寸法

幅1,836mm×高さ2,159mm×奥行1,836mm
内のり面積:3.37㎡  床面積:3.45㎡(1.05坪)

【対応機種 構成表】(単位:mm)
間口 \ 奥行き 1,533 1,884 2,234 2,585
1,884
2,234
2,585
2,935
3,636

この他にも色々なサイズを
取り揃えておりますのでご相談ください。

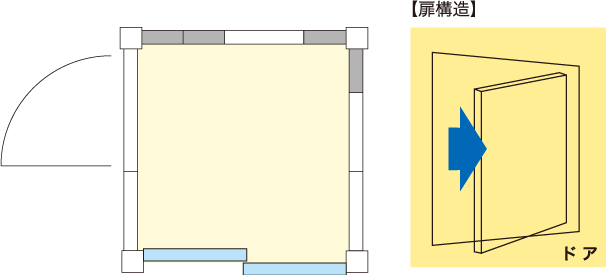

標準装備(スチール床タイプ)

  • ドアセット
  • ドアクローザ

 は半パネル

  • ※開口部の取付位置は変更可能です。
  • ※半パネルが2枚並ぶ箇所は配線パネルへ差替え可能です。
  • ※ドアの吊り元は組立時に右側、左側どちらにもできます。

価格(スチール床タイプ)

一般型
DZB-1818HEKS

818,400[税抜744,000]

豪雪型
DZBU-1818HEKS

827,200[税抜752,000]

オプション

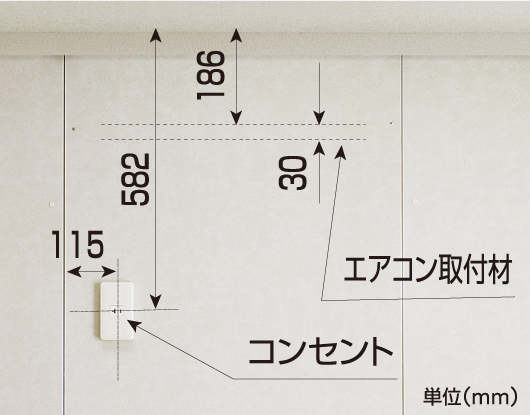

  • エアコン用パネル(コンセント付)

    ●パネル/アイボリー系レザー調プリント鋼板

    • ※エアコンは市販品をお求めください。
    • ※付属のコンセントはエアコン専用です。
    • ※エアコンの電源は本体の電源とは別配線としてください。
    • ※半パネルには設定がありません。

    本体と同時発注

    17,600[税抜16,000]

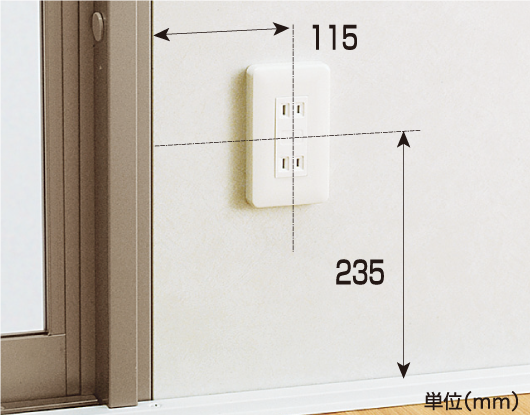

  • コンセント付パネル

    ●パネル/アイボリー系レザー調プリント鋼板

    • ※パネル1枚につき2口コンセント1カ所。
    • ※コンセント1カ所電気容量1,500Wまで。全体で2,000Wまでが限界です。2,000Wを超える場合には、1つの回路が2,000W以下になるよう分岐してください。
    • ※半パネルには設定がありません。

    本体と同時発注

    26,400[税抜24,000]

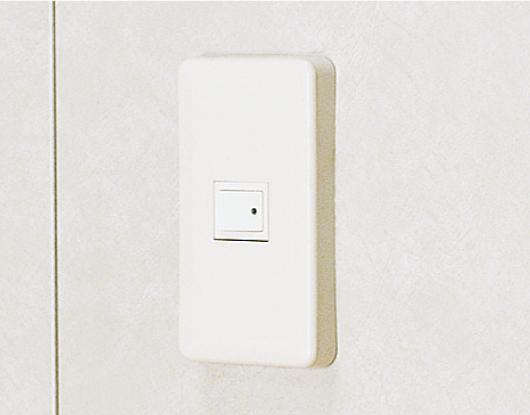

  • スイッチパネル

    ●パネル/アイボリー系レザー調プリント鋼板

    • ※パネル1枚につき1口スイッチ1ヶ所
    • ※標準パネルには取付けできません。
    • ※半パネルには設定がありません。

    本体と同時発注

    26,400[税抜24,000]

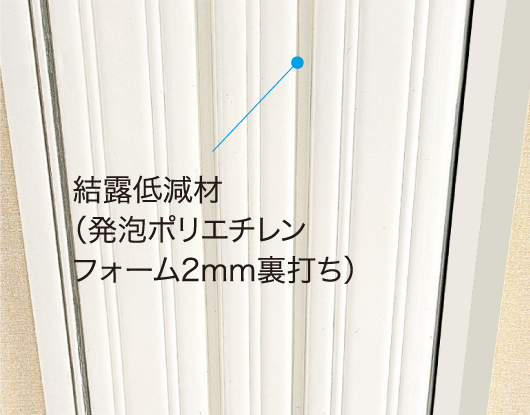

  • 結露低減材付屋根

    屋根裏の結露を軽減する結露低減材付

    ●結露を完全に防止するものではありません。冬季、屋根裏面での結露水発生を軽減します。設置環境、条件によっては結露する場合があります

    • ※結露低減材付屋根は不燃材ではありません。

    本体と同時発注

    9,350[税抜8,500]

    25,300[税抜23,000]

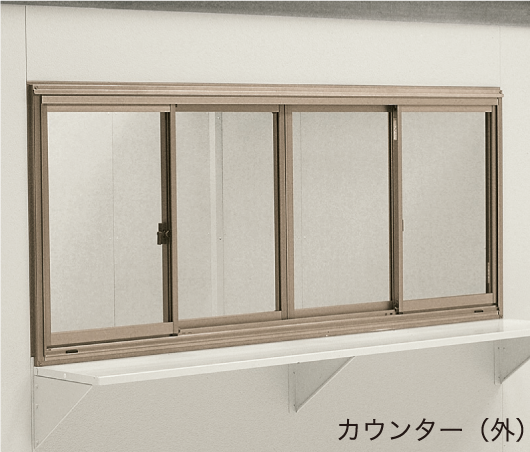

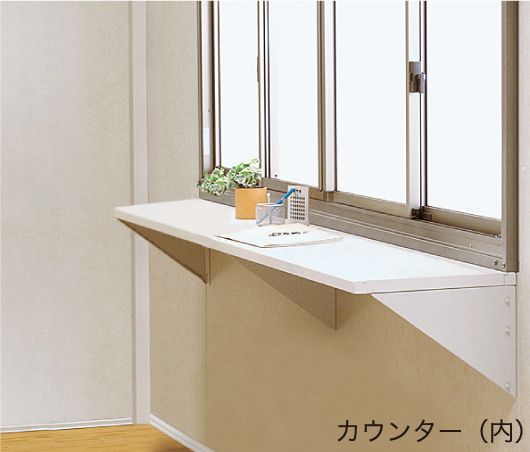

  • カウンター(内・外兼用)

    カウンター(外)カウンター(内)

    耐荷重2,000N/㎡( 約200kgf/㎡ )

    ●材質:プレコートカラー鋼板(芯材:発泡ポリウレタン)
    ●色/グレーベージュ

    • ※壁ピッチにて取付けできます。 ※柱部以外にも取付けできます。
    • ※柱部以外にも取付けできます。

    左右にスワイプして閲覧いただけます。

    型式 カウンター寸法(幅×奥行) 価格
    DZ2.5型
    (壁2.5枚分)
    1,730×400mm

    22,000[税抜20,000]

    DZ3.5型
    (壁3.5枚分)
    2,431×400mm

    27,500[税抜25,000]

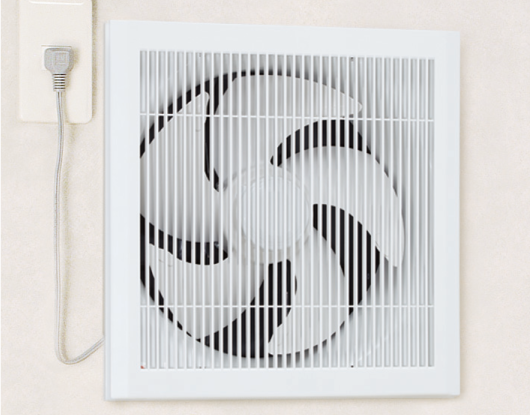

  • 換気扇用パネル(コンセント・木枠付)

    ※写真の換気扇本体は装備されていません

    ※羽根径25cm以外のサイズの換気扇は取付けできません。羽根径25cmのサイズでも取り付かない場合もあります。パネルには300mm角の孔があいていますので、換気扇の取付内寸を確認してください。

    本体と
    同時発注

    26,400[税抜24,000]

    • ※換気扇・フードは市販品をお求めください。
    • ※雨水進入防止のため、屋外には必ずウェザーカバー(極薄壁用)を取付けてください。
    • ※薄型ウェザーカバーは取付けできないものがあります。その場合は木片等を利用して取付けてください。
    • ※換気扇取付孔300mm×300mmです。
    • ※半パネルには設定がありません。

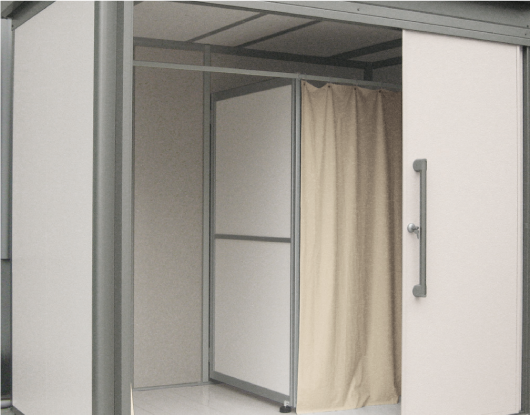

  • 可動間仕切り

    • ※間口25・36タイプのみ取り付け可能です。
    • ※奥行き15タイプまで取り付け可能です。

    25間口タイプ(間仕切り1枚)

    133,100[税抜121,000]

    36間口タイプ(間仕切り2枚)

    250,800[税抜228,000]

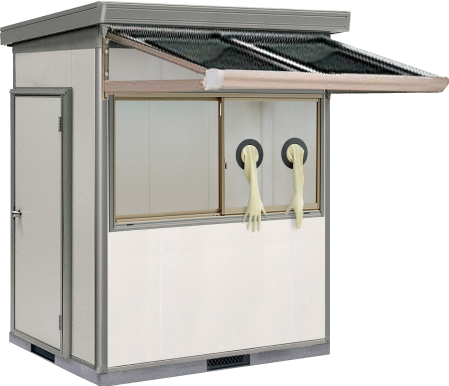

  • テラス(柱無し)

    耐荷重600N/㎡(約60㎏f/㎡)

    ●屋根張出し1,050㎜
    ●本体:アルミニウム(色/アーバングレー)
    ●屋根:アクリル板、雨トイ付(色/ブルースモーク、板厚2.5㎜)

    • ※一般型のみ取り付け可能です。
    • ※前面のみ取り付け可能です。
    • ※柱部に取り付けてください。

    左右にスワイプして閲覧いただけます。

    型式 テラス間口 価格
    N10型 1,849mm(壁2枚分)

    167,200[税抜152,000]

この他にも色々なオプションを
取り揃えております。

※写真の品名シールはイメージです。

POINT

  • 優れたコストパフォーマンス!
  • 設置場所を選ばない現地組み立て式!
  • プライバシーに配慮した複数部屋タイプ

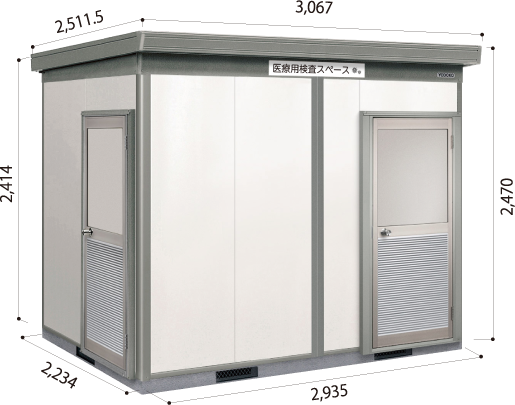

サイズ一例

有効開口寸法

幅808mm×高さ1,781mm

有効室内寸法

部屋A 幅1,488mm 高さ2,159mm 奥行1,082mm
部屋B
部屋C 奥行2,186mm

標準装備(スチール床タイプ)

  • 検査ボード付きT型間仕切り
  • 換気ガラリ付き框ドア×3枚
  • ドアクローザ×3
  • 換気扇用パネル×2
  • コンセント付きパネル
  • エアコン用パネル
  • スイッチパネル

【扉構造】

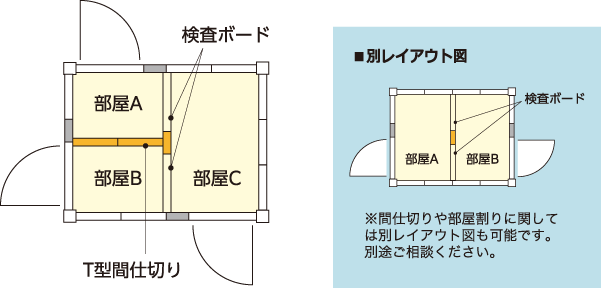

■別レイアウト図

 は半パネル

  • ※開口部の取付位置は変更可能です。
  • ※半パネルが2枚並ぶ箇所は配線パネルへ差替え可能です。
  • ※ドアの吊り元は組立時に右側、左側どちらにもできます。
  • ※T型間仕切り部分は現場加工が必要です。

価格(スチール床タイプ)

一般型
DZB-2922HETM

2,657,600[税抜2,416,000]

積雪型
DZBS-2922HETM

2,678,500[税抜2,435,000]

オプション

  • エアコン用パネル(コンセント付)

    ●パネル/アイボリー系レザー調プリント鋼板

    • ※エアコンは市販品をお求めください。
    • ※付属のコンセントはエアコン専用です。
    • ※エアコンの電源は本体の電源とは別配線としてください。
    • ※半パネルには設定がありません。
  • コンセント付パネル

    ●パネル/アイボリー系レザー調プリント鋼板

    • ※パネル1枚につき2口コンセント1カ所。
    • ※コンセント1カ所電気容量1,500Wまで。全体で2,000Wまでが限界です。2,000Wを超える場合には、1つの回路が2,000W以下になるよう分岐してください。
    • ※半パネルには設定がありません。
  • スイッチパネル

    ●パネル/アイボリー系レザー調プリント鋼板

    • ※パネル1枚につき1口スイッチ1ヶ所
    • ※標準パネルには取付けできません。
    • ※半パネルには設定がありません。

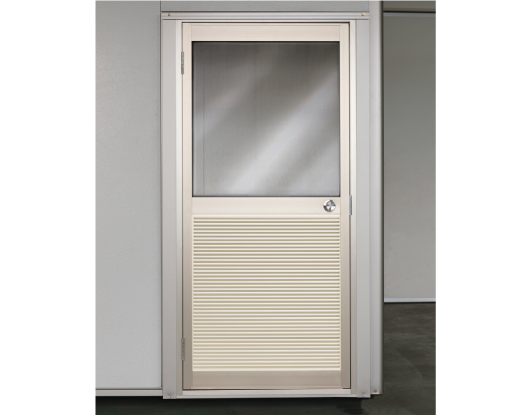

  • 換気ガラリ付框ドアセット

    ドア本体幅824×高さ1,812mm
    有効開口寸法
    /幅808×高さ1,781mm
    有効開口面積
    /1.439㎡

    ●サッシ色/アーバングレー
    ●ドア本体色/アーバングレー
    ●ガラス/透明ガラス(厚み3mm)
    ●ガラリ/アーバングレー近似色

    • ※ドアの吊り元は組立時に右側、左側どちらにもできます。
    • ※壁1.5枚分の幅になります。
    • ※下部ガラリの構造上、雨水や小動物が進入する恐れがあります。

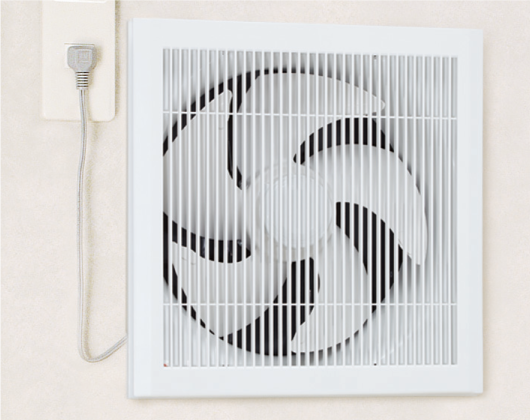

  • 換気扇用パネル(コンセント・木枠付)

    • ※写真の換気扇本体は装備されていません
    • ※換気扇・フードは市販品をお求めください。
    • ※雨水進入防止のため、屋外には必ずウェザーカバー(極薄壁用)を取付けてください。
    • ※薄型ウェザーカバーは取付けできないものがあります。その場合は木片等を利用して取付けてください。
    • ※換気扇取付孔300mm×300mmです。
    • ※半パネルには設定がありません。

    ※羽根径25cm以外のサイズの換気扇は取付けできません。羽根径25cmのサイズでも取り付かない場合もあります。パネルには300mm角の孔があいていますので、換気扇の取付内寸を確認してください。

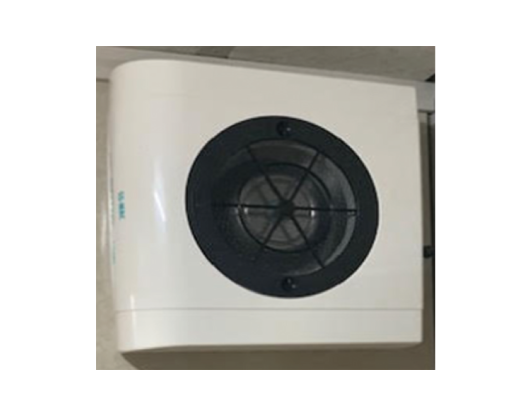

  • HEPAフィルターの
    取り付けに関して

    「HEPAフィルター送風機」の設置に関しては、別途ご相談ください。

    • ※クリーンルームに使用される送風機です。
    • ※写真はイメージです。

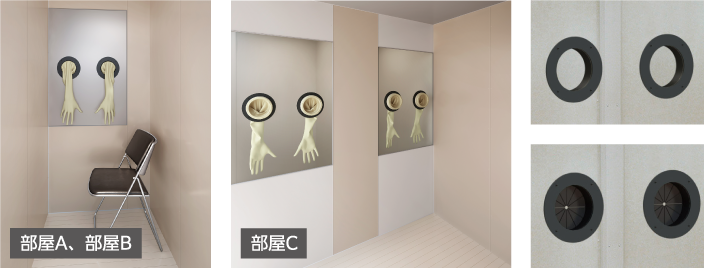

  • 検査ボード付きT型間仕切り

    ■検査用グローブ(天然ゴム製)
    ■検査ボード(PVC製)

    ホール部分はリング枠をベースにフタ、挿入カバーも取り付け可能です。

    • ※未使用時にご利用いただけるフタも付属しております。

検査スペースユニット用のオプションはございませんが、

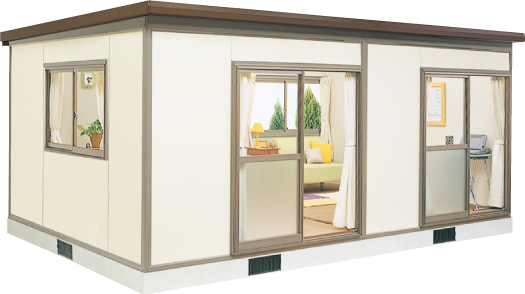

広さが選べるユニット式の「ヨドハウス」もご用意しております。

商品情報

※詳しくは、最寄りの営業所までお問い合わせください。

  • ※価格は本体材料価格となります。基礎工事、組立工事、電気工事、設備工事、運賃等は別途です。
  • ※本ユニットは仮設建築物となります。 ※設置は建築基準法や消防法の規制を受ける場合があります。設置に際しては予め建築指導課や消防署予防課にお問い合わせください。
  • ※仕様は予告なく変更する場合があります。

【ご注意】

  • ・本商品は飛沫感染症対策、接触感染症対策を目的としており、ウイルスからの完全な隔離を保証するものではありません。
  • ・設置は建築基準法や消防法の規制を受ける場合があります。設置に際しては予め建築指導課や消防予防課にお問い合わせください。
